手提式電動試壓泵

一、3DSY手提式電動試壓泵適用范圍。

3DSY電動試壓泵里（以下簡稱試壓泵)，適用于水或液壓油作介質，對各種壓力容器、管道、閥門等進行壓力試驗，亦用于作液壓能源，提供所需要的壓力，適合于化工、建筑、水暖、石油、煤炭、冶煉、造船等行業。

二、性能特點

本公司的試壓泵具有結構緊湊、合理、操作省力、整機重量輕、維修方便、防銹、3DSY電動試壓泵采用電機驅動，大大地提高工作效率等特點。

三、當你接到試壓泵時

l、首先，檢查你所訂產品的制造廠、型號是否正確。
2、開箱后，根據裝箱單清點附件是否齊全。
3、在運輸中，電動試壓泵是否有損壞現象。
4、仔細閱讀說明書后，才能使用。

四、結構

電動試壓泵由電機驅動進行工作，該機由機體、開關、壓力表、水箱、電機等組成。

五、工作原理(見圖一)

1、檢查水箱中水位，連接電源線。
2、順時針擰緊手輪開關。
3、按啟動按鈕，電機工作，當壓力表指針超過調定的額定壓力時，壓力不會上去
4、試壓結束后，逆時針擰松開關，介質流回水箱。

六、規格與性能參數

3DSY2．5、壓力2．5MPa、流量360L／H、電機功率750W、水箱容積14升。

七、注意事項

l、使用前，首先將開關順時針擰緊。
2、使用的工作介質必須經100目／寸濾網過濾后才能注入水箱，吸水口不能露出水面。
3、不宜在有酸堿、腐蝕性物質的工作場所使用。
4、停止使用后，應用煤油或火油作介質過濾一下。

八、故障原因分析和排除方法

1、壓力不上來

a、檢查濾網上是否有垃圾，應清洗濾網。
b、水箱內吸水口是否露出液面，應適用加水。
c、開關是否擠緊。
d、連接管不密封。
e、單相閥閥口不密封，應拆下單相閥清洗。

2、噪音大

a、軸承損壞，應更換軸承。
b、柱塞頂死，應調松中間體襯套，適當擰松一轉。
c、柱塞偶咬死(更換柱塞偶)。

3、壓力不穩

a、開關未關死。
b、連接管不密封。
c、壓力表損壞，修理更換壓力表。

4、水吸不上來(見圖)

a、將電機垂直倒置，松開吸水口的吸水蓋，用鐵絲或鐵釘輕輕地插入小孔內，使鋼球不吸附在吸水閥上。b、按a方法不能解決，則將件49拆下，更換不銹鋼球或小彈簧。

九、易損件

為方便用戶，手動試壓泵備有YX密封圈1只，電動試壓泵無易損件，可根據損壞零件向本公司購置。

十、裝箱單

機體l件、軟管1根、合格證l張、說明書1份。

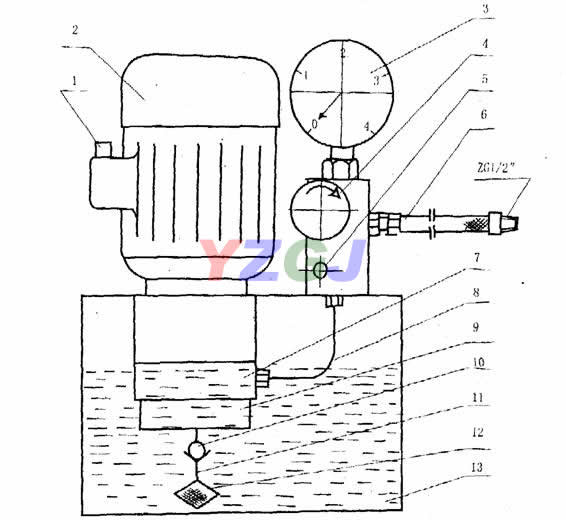

工作原理圖

1、電機開關 2、電機 3、壓力表 4、壓力開關 5、高壓卸荷 6、出水軟管
7、泵體 8、紫銅管 9、吸水開關 10、吸水單向閥 11、吸水管 12、濾網 13、水箱
