軸承加熱器

一、用途
YZHA系列軸承加熱器是HA系列軸承加熱器升級版，微電腦控制，有溫度控制，時間控制及手動控制三種控制方式，主要用于對軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器等多種類型的金屬件進行加熱，通過加熱使之膨脹，達到過盈裝配的需要。
二、參數

型號項目

YZHA-1

YZHA-2

YZHA-3

YZHA-4

YZHA-5

YZHA-6

YZR-7

YZR-8

YZR-9

YZR-10

YZR-11

功率KW

2.2KW

3.3KW

5.5KW

8KW

11KW

13KW

22KW

66KW

80KW

125KW

150KW

額定電壓

220V

380V

額定電流

10A

12A

15A

20A

30A

35A

57A

170A

210A

328A

390A

加熱
工件
mm

內徑

30-85

30-100

50-200

60-250

80-360

180-400

60-500

80-600

90-800

150-1000

200-1200

外徑

<250

<360

<440

<480

<510

<530

<1000

<1200

<1600

<2000

<2500

寬度

110

115

150

180

200

220

300

400

520

580

700

磁性探頭

有

自動退磁

自動

時間數顯

有

溫度數顯

有

溫度控制

有

時間控制

有

手動控制

有

聲音提示

有

最高溫度℃

300

重量KG

120

135

150

300

500

800

12000

19000

退磁效應

殘磁≤1.0mT

三、結構

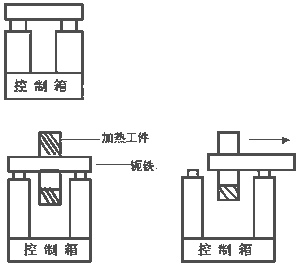

HA系列軸承加熱器由主機及控制箱組合一體安裝在一手車上，移動式結構，便于現場施工靈活應用，可拆裝的軛鐵是直接用來穿套軸承或其它加熱工件之用。

四、附軛鐵一覽表

型號	軛鐵規格	尺寸 ( ㎜ )	數量	適用范圍（加熱工件內徑㎜）
YZHA-1	14	20 × 20	1	∮30-55
YZHA-1	15	40 × 40	1	∮55-85
YZHA-2	18	50 × 50	1	∮70-85
YZHA-2	19	60 × 60	1	∮85-100
YZHA-3	22	70×70	1	∮85-115
YZHA-3	23	80×80	1	∮115-200

備注：加熱內徑超過200mm的工件，我公司將接受用戶預約訂貨，為你特制大功率加熱器。

五、操作程序
1、將軛鐵放置在主機的端面上。
2、將插頭插入有控制開關的電源插座上。
3、檢查接地線是否良好，通電后用測電筆測試。
4、按動啟動按鈕，主機通電。
5、檢查軛鐵對地應無電壓。
6、按動停止按鈕主機斷電，停止加熱。
7、根據不同規格的軸承或其它工件，選擇不同的軛鐵套上，將此軛鐵放在主機的頂端面上，應吻合平整。
8、加熱時，應將傳感器插入“傳感插座”，并將傳感器緊貼被加熱工件。
9、當軸承加熱到所需的溫度，將會自動關斷電源或按一下停止開關。
10、停止加熱后，軛鐵向左或向右移動，取下軸承后將軛鐵再放回主機頂端。
11、如果重復使用，不間斷地加熱軸承，只需要將所加工的軸承再套進軛鐵，按一下啟動按鈕即可。

六、注意事項
1、供電電源的接地線必須良好。
2、主機未放置軛鐵前，嚴禁按啟動按鈕開關，否則會損壞儀器或燒毀保險絲。
3、滾珠軸承加熱器溫度切勿超過150℃。否則會引起軸承退火。
4、為了提高加熱效率，根據軸承內孔尺寸選擇相應的軛鐵時，應盡量選橫截面積較大的軛鐵。
5、主機必須平整放置切勿側斜，軛鐵與主機端面須吻合。
6、必須當主機斷電后，方可取軛鐵中的加熱部件。
7、軸承升溫時，孔徑漲量參照下表。
