4DSY電動試壓泵

一、概述
試壓泵是專供各類壓力容器、管道、閥門、鍋爐、鋼瓶、消防器材作水壓試驗和實驗室中獲得高壓液體的理想設備。試壓泵產品及配套試壓、試驗工程，已應用在國防科研重點開發項目中，并且應用在航空領域的試壓試驗,為我國重大的科研項目地下高壓爆破試驗、高溫高壓試驗、深海試驗、空間技術 異形管試驗，都做出了重大貢獻本4D-SY型電動試壓泵，具有升壓快、穩定性能好、體積小、重量輕、噪音低、移動靈活、操作方便、使用時間長等特點，其壓力、流量、容積系數、泵效率等主要性能指標均達到設計要求。

二、用途
4D-SY型電動試壓泵(以下簡稱泵)是專供各類壓力容器、管道、閥門、蒸汽鍋爐及橡膠管件等作壓力試驗，并可用作各種試驗室或車間獲得液體壓力源的設備。

三、主要技術參數

型號	額定排出壓力MPA	流量L／H	柱塞直徑	電機	外型尺寸長×寬×高	重量Kg
4D-SY170/6.3	6.3	170	22	Y90S-4 1.1KW	680×420×940	115
4D-SY110/10	10	110	18
4D-SY70/16	16	70	14

(選用試壓泵時，所需要的試驗壓力應≤泵的額定壓力)。

四、主要結構與原理
本泵為臥式缸對稱配置的往復泵，為提高升壓性能及效率，本泵設計時將四缸均作為有效升壓缸。本泵主要由電機、減速箱、壓力缸、集水器、安全閥及水箱等部件組成，泵的工作原理及結構見示意圖。

本泵的工作介質為5℃～60℃的清水、乳化液和粘度不大于45²/S的油品。泵裝在水箱上，并配有四只腳輪，電機與減速箱由聯軸器相連，速比為1：31。

五、安裝與使用
1、開箱安裝：開箱后，首先仔細閱讀說明書，理解、領會各項要求，并裝上腳輪。
2、使用方法：
(1)、使用前的準備：
A、減速箱內加潤滑油至要求數量。(黑色齒輪油SYBll03 62S)。
B、兩側滑導架，加30#機械油，并在使用時應隨時補充。
C、水箱內加滿潔凈的工作介質，并在使用時隨時補充。
D、被試容器中應預先放盡空氣，充滿介質以縮短試壓時間。
E、運轉前開啟開關閥，試壓泵作空載運作，若無異常響聲及阻滯現象。吸捧工作狀況正常，即關閉開關閥，可進行試壓工作(注：開關閥順時針旋轉手輪為增壓，反之為釋壓。
(2)、使用中注意事項：
A、電機接線電源應裝有熔斷器，接地線，使工作既可靠又安全。
B、減速箱中油溫不應超過80℃。
C、工作中如發現泵或其它部位有滲漏現象，應及時排除。
D、當泵的排出壓力達到額定壓力或試驗壓力值時即應停機。(用戶最好在泵以外系統中另裝開關閥、釋壓閥和壓力表等器件，以便隔開泵和被試器件，這樣使試壓工作更順利.
E、安全閥出廠前已調好，用戶不得隨意調節，安全閥出廠時調整壓力為額定壓力的1．1倍。
六、一般故障及排除方法
試壓中發現的故障，應首先排除泵以外(被試器件，管路系統等的)故障，再檢查泵的故障。
1、泵的壓力上升太慢或不上升：
(1)、開關閥未關嚴，關緊或調整鋼球、修正閥線。
(2)、濾網堵塞或接頭滲漏，清除污物，擰緊接頭．
(3)、柱塞密封填料損壞，更換密封填料。
(4)、進、出水閥擱死或不密封，拆下檢查閥座鋼球，清洗修正閥座上閥線或更換鋼球。
2、泵的壓力上升不均勻，用聽測各缸的排出及壓力情況，判定故障原因。
(1)、有一缸進、出水閥擱死或密封不良，參照1條(4)項解決。
(2)、有一缸進、出水閥損壞，更換閥座鋼球或修正閥線。
3、泵的保壓時間太短或達不到額定壓力。
(1)、開關閥滲漏，關緊開關閥或調換鋼球修正閥線。
(2)、穩壓閥滲漏，更換閥芯閥座或修磨閥線。
(3)、安全閥滲漏、調整壓簧，清洗閥座或換鋼球。
(4)、接頭處滲漏，擰緊接頭。
4、減速箱溫升太高：
(1)、潤滑油粘度低或太臟，更換潤滑油。
(2)、蝸桿與蝸輪接觸不良，‘變位或咬毛，應進行檢修。
(3)、安全閥動作不靈或泵負荷太重，檢修安全閥防止超載進行。
5、電機負荷超載：
(1)、各處潤滑不良．補充或更換潤滑油。
(2)、電源電壓太低，提高電源電壓。
(3)、壓力缸柱塞密封過繁，適當放松壓緊螺套。
七、維修和保養
1、泵的外表面必須保持清潔。
2、水箱在加介質前須沖洗干凈，不允許有污染物。
3、新泵第一次用的齒輪油視情況應每30小時更換，經二次換油后可逐漸延續到500小時換油。
4、長期停用泵，其內部應進行防銹處理，外部零件無涂漆表面應涂防銹油。
5、經常注意泵的蝸輪，蝸桿副的軸的間隙，蝸桿的間隙為O．04--,O．07mm，蝸輪的間隙為0.05-0．10mm，如不符合此值應調整。
6、在環境溫度O度以下使用工作介質為清水時，應添加防凍劑，建議要用變性酒精為防凍劑。
八、裝箱單

1	4D-S Y型電動試壓泵	壹臺
2	各件袋	壹只
3	腳輪	肆只
4	合格證	壹件
5	使用說明書	壹份

九、保修內容
l、如按本說明書仍無法排除的故障或遇到說明書上未提及的故障，請同本公司聯系，我們將謁誠為您服務。
2、保修期限：本泵售出后硬件為三個月，密封件、易損件為一個月。
3、保修范圍：如實屬產品質量問題，在保修期內，由本公司負責修、退、換。超過保修期或在保修期內不按說明書使用并自行拆卸，本公司可提供修理服務，

但費用必須由用戶自己負責。

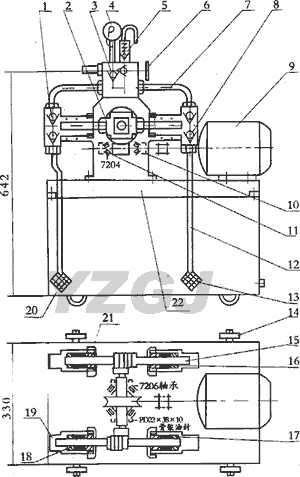

4D-SY電動試壓泵結構原理示意圖
1、出水閥 2、滑導架 3、穩壓閥 4、壓力表 5、安全閥
6、開關閥 7、出水管 8、吸水閾 9、電機
10、骨架油封(PD20×35×10) 11、軸承 12、吸水管 13、濾網
14、腳輪 15、柱塞 16、密封填料 17、銅支承套 18、銅壓套
19、壓力缸 20、水箱 21、壓緊螺套 22、機架
