DSY300電動試壓泵
一、概述
試壓泵是專供各類壓力容器、管道、閥門、鍋爐、鋼瓶、消防器材作水壓試驗和實驗室中獲得高壓液體的理想設備。試壓泵產品及配套試壓、試驗工程,已應用在國防科研重點開發項目中,并且應用在航空領域的試壓試驗,為我國重大的科研項目地下高壓爆破試驗、高溫高壓試驗、深海試驗、空間技術 異形管試驗,都做出了重大貢獻。本機集國內外同類產品之優點設計、制造.本機特點;升壓,穩壓性能好,噪音低,操作簡單方便,使用時間長。
二、用途
本機是專供各類壓力容器、管道、閥門、蒸汽鍋爐、橡膠管件等作壓力測試,并可用于試驗室等獲得液壓源的設備。
三、技術參數
額定排出壓力2.5MPa
額定流量300 L/h
電機功率370W(220V、380v)
整機重量20Kg
四、主要結構與原理
本機主要由往復泵,止回閥,進水管路及出水膠管等部件組成。泵的結構見示意圖.本泵的使用介質為水或粘度與水相近的油品.其溫度為5℃~60℃。
五、安裝與使用方法
l、安裝
(1)將橡膠墊固定于底座。
(2)按圖將壓力表與泵連接。
(3)將出水膠管與試壓件和泵連接,并安裝好進水管,注意各連接處的密封,必須無泄漏。
2、使用方法:
(1)使用前的準備工作:
a)檢查各螺紋連接處有無松動。
b)檢查電機及線路絕緣部位是否符合電器行業規定,整機必須有可靠的接地.
C)設置一清潔的貯水器,并保證足夠的水源供應。
(2)操作及注意事項;
a)打開排氣閥,啟動電機,當進水管路中空氣排盡后,便可逐漸關閉排氣閥這時壓力便可逐漸上升。
b)當壓力升至試驗壓力時關閉電源,這時泵便處于自動保壓狀態。
c)試壓完畢,松開排氣閥,即可卸除壓力。
d)工作壓力不得超過本機額定排出壓力(額定壓力有安全閥自動控制,該閥出廠時已調整至要求,用戶一般不應隨意調整)。
e)嚴禁在進水管路不能進水或無水源供應的情況下長時間開啟本機,并在本機工作時斷水源。
六、一般故障及排除方法
試壓中如發現故障,應先排除泵以外(被測壓件管路系統中的泄漏)故障,再檢查泵的故障。
1、電機不能啟動:電源斷電或線路故障,提供電源,修復線路。
2、進水管路吸不上水,其原因和解決辦法。
(1)進水管漏氣,修理或更換進水管。
(2)進水閥組不密封,有雜質梗塞,清除雜質,消除梗塞,使之密封。方法可采取拆去進水管,用手指輕快按動進水閥數次,直至聽到進水閥起跳時有清晰的“噠噠噠”聲即可,并可拆下進水閥組來清除雜質。
(3)進水閥失效,研磨閥組或更換.
3、壓力升不上或流量不足:
(1)濾網堵塞,吸水發生困難,清除污物,清洗濾網。
(2)吸入高度過高,提高進液面高度。
(3)進水閥失效,修理或更換閥組。
(4)密封填料或活塞環磨損,更換密封填料或活塞環。
(5)活塞的緊固螺母松動,重新緊固。
(6)安全閥或捧氣閥失效,泄漏過量。修理或更換安全閥或排氣閥閥組。
4、壓力表無壓力顯示:
(1)水壓缸座的阻尼孔被堵塞,用細絲將雜物通出。
(2)壓力表損壞,更換壓力表。
5、停機后不能保壓:
(1)閥組失效,研磨閥組或更換。
(2)排氣閥關閉不嚴,修理或更換排氣閥組。
6、各聯接及密封處漏水,密封件損壞更換相應密封件。
7、噪聲大、振動劇烈:電機或本泵連接螺栓松動,重新緊固。
七、維護和保養
1、使用過程中應隨時檢查各聯接處緊固件是否松動,如有松動應立即緊固。
2、運行過程中如發生異常響聲,應即停機檢查。
3、在拆裝主機時,應打開電機風罩,盤動電機軸擰動壓緊螺母,調整裝配間隙,至能輕松盤動為止,方可通電試車。
4、冬天使用后應將泵內及管路內余水排盡。
5、該機長期停用時,應進行防銹處理。方法先將余水排盡,再吸灌一次防銹油或防銹液。

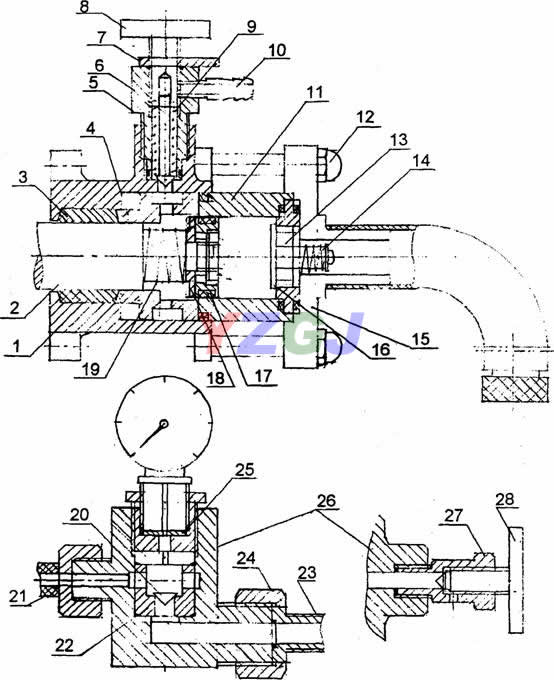

示意圖
l、缸體 2、柱塞 3、密封填料 4、分配器 5、安全閥體 6、閥芯
7、鎖緊片 8、調壓螺絲 9、安全彈簧 lO、回水管 ll、活塞缸
12、壓緊螺母 13、進水閥 14、彈簧 15、進水座 16、進水閥瓣
17、活塞及密封環 18、出水閥瓣 19、彈簧 20、止回閥芯 2l、出水膠管
22、止回閥座 23、聯接螺絲 24、聯接螺母 25、阻尼墊
26、四通體27、排氣閥座28、排氣閥
